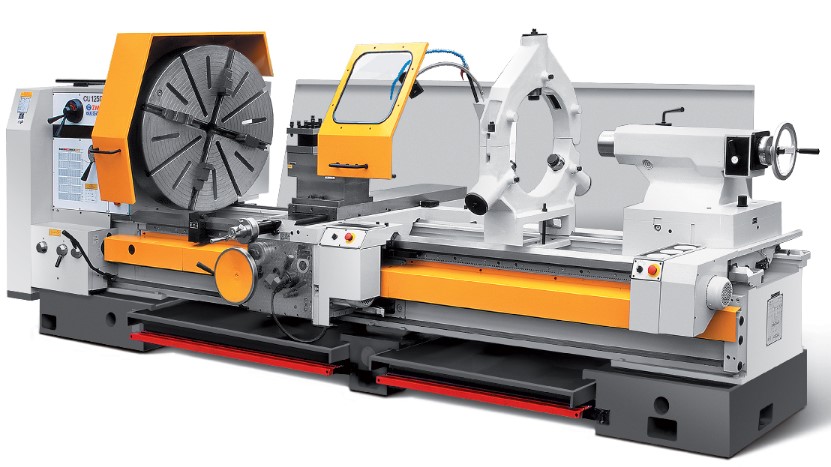

Torno mecánico universal 1320/1500MM 5000MM 155MM 30HP 380V

Capacity Height of centers mm 625 / Swing over bed mm 1320 Swing over cross slide mm 940 / Swing in gap mm 1500 Width of bed mm 700 / Distance between centers mm 1500; 2000; 3000; 4000; 5000; 6000 Spindle Spindle nose DIN 55027 No. 15 / Spindle bore mm 155 / Spindle taper Metric 160 Head stock Number of spindle speeds 24 / Spindle speed ranges rpm 5 - 1000 Main motor power kW 22 (30) / Feeds: Number of feeds 160 / Longitudinal feed range mm/rev 0,032 - 38,9 Cross feed range mm/rev 0,016 - 19,45 Treads : Number of threads 80* / Metric thread range mm 0,5 - 480 Inch thread range Tpi 60 - 1/16 / Module thread range Module 0,125 - 120 DP thread range DP 240 - 1/4 Carriage: Cross slide travel mm 525 / Top slide travelmm 270 Tail stock Quill diameter mm 125 / Quill taper Morse No. 6 / Quill travel mm 260 Weight: For DBC 3000 mm kg 8.450 LAS VENTAJAS de nuestros tornos universales CUERPO: Pieza fundida pesada, fuertemente nervada, de hierro fundido gris y fuerte, que al ajustar y trabajar correctamente con la máquina impide la aparición de vibraciones. Guías prismáticas dobles, templadas por inducción y talladas con precisión. Puente incorporado con posibilidad de descargar, para procesamiento de grandes piezas brutas. CAJA DE CAMBIOS: La pieza de fundición estable, adecuadamente acanalada y elaborada con precisión de la caja de cambios proporciona un funcionamiento sin vibraciones y preciso en la elaboración en detalle a alta velocidad o en modo de servicio pesado. Los engranajes son de acero de cementación, templado por inducción y son pulidos, operan en baño de aceite. El husillo es templado, pulido y equilibrado con precisión, con variantes estándar de ejecución del orificio y la frente del husillo, incluyendo ejecución Camlock, montaje directo de portabrocas de 3 mordazas autocentrantes, de 4 mordazas no autocentrantes, placas sin mordazas o fijación universal mediante brida. Los cojinetes del husillo pueden ser llenados con rodillos de las firmas SKF, FAG, NSK con apriete previo del paquete de rodillos. Este rodamiento proporciona alta precisión del funcionamiento de la máquina por un largo período de tiempo indefinido. CAJA DE SOPORTE: Movimientos mecánicos transversales y longitudinales. Mecanismo protector incorporado contra sobrepeso. Dispositivo de bloqueo contra la conexión simultánea de la tuerca al tornillo principal y la alimentación automática. Movimientos rápidos por ambos ejes. CAJA DE ALIMENTACIÓN: Al procesar una pieza, la caja de alimentación ofrece varios pases y pasos para tallar – métricos, en pulgadas, modulares y roscas DP. Ha sido diseñada de manera que sea antes que nada cómoda. ASIENTO POSTERIOR: Asiento posterior estable. Posibilidad de poner el asiento posterior en posición de manera rápida y segura, desplazamiento transversal para elaborar superficies cónicas y movimiento mecanizado para los modelos de la serie pesada.
