Perno de anclaje de cuña: cómo instalarlo en concreto paso a paso
El anclaje de cuña es la fijación más usada para montar estructuras, soportes y máquinas en concreto. Cómo elegir medida y largo, y cómo instalarlo para que no se suelte.
En resumen: se perfora en el concreto un agujero del mismo diámetro del perno, más profundo que lo que se va a empotrar; se limpia el polvo, se introduce el perno con la tuerca puesta y se aprieta para que la cuña se expanda contra el concreto. Funciona en concreto sólido, no en ladrillo hueco.
Cuándo usar anclaje de cuña
- Fijar perfiles, soportes, barandas, bases de máquinas y estructuras livianas a medianas.
- En concreto sólido. Para ladrillo hueco o albañilería débil existen otros anclajes.
Cómo elegir medida y largo
| Dato | Cómo se define |
|---|---|
| Diámetro | Según la carga y lo que pide el proyecto (1/4", 3/8", 1/2"…) |
| Largo | Espesor de la pieza a fijar + profundidad de empotramiento + tuerca y golilla |
| Broca | Del mismo diámetro del perno |
Paso a paso
- Marca la posición con la pieza en su lugar.
- Perfora con rotomartillo y broca del mismo diámetro del perno, un poco más profundo que el empotramiento.
- Limpia el agujero: sopla o aspira el polvo. Un agujero sucio reduce la sujeción.
- Introduce el perno a través de la pieza, con golilla y tuerca, golpeando suave hasta que la golilla toque la pieza.
- Aprieta la tuerca para expandir la cuña, sin pasarte del torque que indique el fabricante.
Pernos de anclaje MAMUT
Perno de anclaje de cuña 1/4"-20 2.1/4" 100
Perno de anclaje de cuña 3/8"-16 3" 50
Perno de anclaje de cuña 3/8"-16 3.1/2" 50

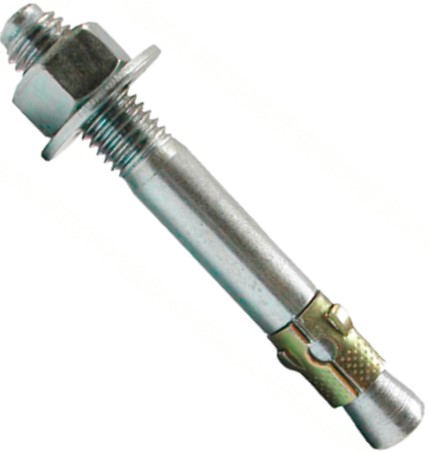

Perno de anclaje de cuña 3/8"-16 5" 50
Perno de anclaje de cuña 1/2"-13 4.1/4" 25
Taco de anclaje
Para fijaciones con perno o varilla roscada:
La broca correcta
Más sobre brocas en brocas SDS Plus para concreto.
Preguntas frecuentes
¿Qué broca uso para un perno de anclaje de 3/8"?
Una broca del mismo diámetro: 3/8". Confirma la indicación del fabricante del anclaje.
¿Por qué hay que limpiar el agujero?
Porque el polvo impide que la cuña se apoye bien contra el concreto y reduce la capacidad del anclaje.
¿Sirve en ladrillo?
En ladrillo hueco no. El anclaje de cuña necesita concreto sólido para expandirse y sujetar.
